一、产品用途及特点
本产品适用于矿山、井下视频监控系统中信号传输连接馈线。该系列煤矿用阻燃射频同轴电缆必须单独敷设使用。本产品具有阻燃性和屏蔽性。
二、执行标准
GB/T14864-1993和Q/JG1721-2004

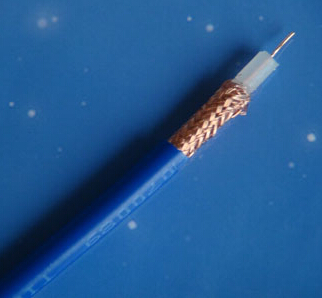

三、产品结构示意图
四、使用特性
1. 电缆使用温度为－25～70°C。
2. 敷设电缆时的环境温度应不低于0℃。
3. 最小弯曲半径：为电缆外径的10倍。
4．在20℃时电缆绝缘电阻不小于5000MΩ·km；
5．电缆阻燃性通过MT 386-1995中单根垂直燃烧试验。
五、产品主要技术性能
|
序号 |
型号规格 |
内导体 |
绝缘外径 |
外导体编织密度≥ |
电缆外径 |
缆芯介电强度
kV |
特性阻抗
Ω |
衰减常数
20℃ | ||
|
根数/直径 |
标称外径 |
频率
MHz |
衰减
dB/m
不大于 | |||||||
|
1 |
MSYV-75-3 |
7/0.17 |
0.51 |
3.00±0.13 |
91% |
5.0±0.25 |
2.0 |
75 |
200 |
0.280 |
|
1 |
MSYV-75-4 |
1/0.59 |
0.59 |
3.70±0.13 |
91% |
6.0±0.20 |
4.2 |
200 |
0.220 | |
|
2 |
MSYV-75-5 |
1/0.75 |
0.75 |
4.80±0.20 |
91% |
7.2±0.30 |
5.5 |
200 |
0.150 | |
|
3 |
MSYV-75-7 |
7/0.4 |
1.20 |
7.25±0.25 |
91% |
10.3±0.30 |
8.0 |
200 |
0.12 | |
|
4 |
MSYV-75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
91% |
12.2±0.4 |
10.0 |
200 |
0.088 | |
|
5 |
MSYV-75-12 |
7/0.63 |
1.89 |
11.5±0.30 |
91% |
15.0±0.4 |
12.5 |
200 |
0.080 | |
|
6 |
MSYV-50-3 |
1/0.9 |
0.9 |
2.95±0.13 |
91% |
5.0±0.2 |
4.2 |
50 |
200 |
0.220 |
|
7 |
MSYV-50-5 |
1/1.40 |
1.40 |
4.80±0.20 |
91% |
7.2±0.3 |
6.5 |
200 |
0.150 | |
|
8 |
MSYV-50-7 |
7/0.75 |
2.25 |
7.25±0.25 |
91% |
10.3±0.3 |
10 |
200 |
0.11 | |
|
9 |
MSYV-50-9 |
7/0.95 |
2.82 |
9.0±0.30 |
91% |
12.2±0.4 |
12 |
200 |
0.095 | |
|
10 |
MSYV-50-12 |
7/1.15 |
3.45 |
11.5±0.30 |
91% |
15.0±0.4 |
15 |
200 |
0.080 | |
